Muitas válvulas automáticas de irrigação usam um pequeno circuito piloto de água para controlar uma vazão muito maior. Um diafragma separa a passagem principal de fluxo de uma câmara de controle. Alterar a pressão nessa câmara muda a força no diafragma e permite que a válvula abra, feche ou regule. Um solenoide controla a passagem piloto; normalmente, ele não levanta diretamente toda a válvula principal.
Esta explicação se aplica às válvulas de diafragma pilotadas comuns usadas em irrigação. Válvulas de esfera manuais, válvulas motorizadas, válvulas solenoides de ação direta e alguns projetos hidráulicos especializados funcionam de forma diferente. Identifique a válvula real e seu manual antes de usar as verificações a seguir. Se a tarefa for escolher um conjunto, comece por nosso guia de tipos de válvulas de irrigação.
A UF/IFAS descreve o acionamento elétrico e hidráulico do diafragma, incluindo solenoides que iniciam a operação piloto.
Uma forma útil de entender o conjunto é separar o percurso principal da água, o percurso da água piloto e o percurso do comando elétrico. Eles interagem, mas uma falha em um percurso não deve ser diagnosticada automaticamente como falha em outro. A pressão da água fornece a força hidráulica, enquanto o sistema de controle determina como essa força é aplicada.
| Caminho | O que transporta | Observação útil |
|---|---|---|
| Passagem principal do fluxo | A água de irrigação fornecida ao talhão | Pressão de entrada, pressão de saída e vazão medida do bloco |
| Circuito piloto e câmara de controle | Uma vazão relativamente pequena de água de controle | Configuração correta do piloto, passagens livres e resposta a um comando manual aprovado |
| Comando elétrico | A saída que aciona o solenoide ou a interface de campo | Comando correto da estação e sinal elétrico especificado pelo fabricante no ponto de teste adequado |
Por exemplo, o controlador pode mostrar uma estação como ativa mesmo quando uma válvula de isolamento fechada a montante impede que a água chegue até ela. Por outro lado, a válvula hidráulica pode permitir a passagem de água por acionamento manual enquanto o circuito elétrico está desconectado. A observação identifica o estado de um caminho; ela não comprova que todo o sistema está funcionando corretamente.
Pressão e força são grandezas diferentes. A força depende da pressão multiplicada pela área efetiva sobre a qual atua. No arranjo comum descrito pelo guia de funcionamento de válvulas da Hunter, uma passagem restrita permite que a água de entrada alcance a câmara acima do diafragma. A área efetiva pressurizada desse lado é maior que a área de abertura abaixo, ajudando a manter a válvula assentada.
Portanto, uma válvula fechada não precisa de uma fonte adicional imaginária de pressão acima do diafragma. Sua geometria, disposição das molas quando presentes e condições hidráulicas estabelecem a força de fechamento. Descrever a câmara apenas como tendo “mais pressão que o fornecimento de água” ignora essa distinção.
Considere um exemplo didático deliberadamente simplificado. A 200 kPa, uma área efetiva de 20 cm² produz 400 N porque 20 cm² é igual a 0.002 m². A mesma pressão atuando sobre 10 cm² produz 200 N. Essas áreas inventadas mostram por que uma pressão igual pode produzir forças diferentes. Não são dimensões nem um cálculo de dimensionamento de uma válvula real, cuja geometria móvel e forças do fluxo também devem ser consideradas.
Em um arranjo típico normalmente fechado e sem retenção, a saída elétrica correta move o êmbolo do solenoide e abre uma passagem piloto. A água sai da câmara de controle por essa passagem, reduzindo sua influência de fechamento. A água de entrada pode então afastar o diafragma da sede e escoar para o tubo a jusante. O guia Rain Bird de manutenção de válvulas automáticas ilustra essa sequência para os projetos de válvulas residenciais que aborda.
O evento principal é uma mudança no equilíbrio das forças hidráulicas. O clique de um solenoide é evidência de movimento mecânico no atuador, não comprovação de que a passagem principal abriu completamente. A válvula ainda precisa de instalação correta, abastecimento de água disponível, condições operacionais adequadas e um caminho de piloto funcionando.
Quando o comando da estação termina, um solenoide compatível não biestável retorna a passagem piloto ao estado normal. A câmara de controle pode voltar a se encher pela passagem de alimentação, e o diafragma se move de volta em direção à sede. O percurso exato de reenchimento e o comportamento de fechamento dependem do projeto. Um caminho de controle sujo, obstruído, danificado ou montado incorretamente pode alterar essa resposta.
| Etapa | Comando e condição do piloto | Comportamento esperado da válvula principal |
|---|---|---|
| Espera | O estado normal do piloto permite que a câmara de controle mantenha a pressão de fechamento | A válvula permanece assentada com um fornecimento pressurizado adequado |
| Comando de abertura | A operação do solenoide altera o trajeto da água do piloto | O diafragma começa a se mover quando seu equilíbrio de forças muda |
| irrigação | O circuito de controle mantém o estado operacional necessário | A água flui pela válvula dentro de sua faixa operacional |
| Comando de fechamento | O piloto retorna ao estado normal especificado e a pressão da câmara se recupera | O diafragma retorna em direção à sede e a vazão do setor para |
Um circuito piloto de abertura/fechamento principalmente alterna estados operacionais. Um piloto regulador altera as condições da câmara de controle em resposta à pressão detectada, permitindo que a válvula principal module. A Rivulis explica essa relação em sua visão geral de válvulas hidráulicas e pilotos.
Assim, uma válvula reguladora pode funcionar corretamente mesmo parcialmente aberta. A questão é se mantém o regime especificado na faixa de vazão prevista, não se o diafragma sempre atinge a posição totalmente aberta. Aumentar a abertura do controle manual de vazão não corrige necessariamente um piloto mal selecionado ou conectado incorretamente.
Leia a identificação do piloto e o diagrama da tubulação como parte da especificação do conjunto. Dois corpos de válvula externamente semelhantes podem ter pilotos, configurações de medição ou acessórios diferentes. Registre qualquer modificação de campo nesse circuito para que o próximo operador não compare o conjunto instalado com um diagrama desatualizado.
O comando elétrico deve corresponder ao atuador. Uma saída AC contínua e um pulso DC biestável são métodos de controle diferentes. Uma configuração biestável pode manter o estado comandado entre pulsos; remover a alimentação contínua não é, portanto, uma forma universal de comandar o fechamento. Use o controlador, o solenoide, a sequência de pulsos e a definição de estado normal especificados para o conjunto selecionado.
A Rivulis lista variáveis de seleção do solenoide, incluindo o comportamento biestável, a tensão, as portas e o funcionamento normalmente aberto ou fechado. A etiqueta e os dados técnicos determinam a compatibilidade, e não a cor do alojamento da bobina nem o fato de uma peça de reposição se enroscar fisicamente na válvula.
Quando um bloco de irrigação precisa parar após uma falha de comunicação ou um alerta de bateria, especifique esse comportamento para a instalação completa. A notificação “offline” de uma plataforma remota, por si só, não descreve o estado da válvula no campo. Verifique a resposta efetiva durante o comissionamento e registre o procedimento de recuperação.
A operação manual pode ajudar a separar um problema de comando elétrico de outras causas. Use somente o método de controle manual descrito para a válvula específica. Alguns projetos têm sangria interna ou seletor, enquanto outros usam sangria externa que libera água. Não copie o número de voltas ou a direção de ajuste de outro modelo.
Se a válvula abrir pelo método manual aprovado, mas não pelo controlador, o conjunto hidráulico principal demonstrou que consegue deixar passar água nesse teste. A próxima investigação envolve o comando, a fiação ou interface, o solenoide compatível e o caminho piloto controlado eletricamente. O sucesso manual não comprova que todas as condições hidráulicas estejam corretas em todas as vazões operacionais.
Se nenhum dos métodos produzir a vazão prevista, investigue primeiro as condições comuns: água e pressão disponíveis na entrada, posição do isolamento, sentido de fluxo instalado, obstrução a jusante e faixa de operação permitida da válvula. Nosso guia de monitoramento de sistemas de gotejamento explica por que registros de pressão e vazão são mais úteis do que uma simples observação de “água visível”.
Registre o sintoma antes de alterar configurações. Inclua quais outros setores estavam operando, se a bomba estava funcionando e se o problema apareceu após manutenção ou uma interrupção do fornecimento. Esses detalhes ajudam a distinguir uma falha da válvula de uma mudança no sistema ao redor.
| Observação | Explicação possível | Próximas evidências a coletar |
|---|---|---|
| A estação está ativa, mas a vazão do bloco é zero | Falta de alimentação, saída incorreta, atuador incompatível ou restrição hidráulica | Pressão de entrada, sinal real da estação, posição de isolamento e resposta manual aprovada |
| A operação manual funciona; a elétrica não | Problema de comando, conexão, atuador ou circuito elétrico do piloto | Identificação exata dos componentes e verificações de sinal conforme o manual relevante |
| O atuador faz um clique, mas a vazão continua muito baixa | Movimento do atuador sem abertura hidráulica completa, pressão disponível baixa ou outra restrição | Pressão nos dois lados e vazão do bloco nas mesmas condições operacionais |
| A água continua após o comando de desligamento | Comando manual prioritário deixado ativo, divergência entre comando e estado, fechamento hidráulico atrasado ou problema de vedação | Definição do estado normal, posição do comando de sobreposição, duração e quantidade de fluxo contínuo |
| Somente os gotejadores mais baixos drenam por um período limitado | Pode haver envolvimento de água armazenada drenando da tubulação a jusante | Se o abastecimento de entrada continua ou apenas um volume finito a jusante escoa |
A última distinção é especialmente útil. Alguns pontos baixos molhados após o desligamento não comprovam automaticamente que a válvula da zona esteja vazando. Compare o evento com nosso Explicação da drenagem após a irrigação antes de substituir um componente que funciona.
A válvula principal pode transportar uma vazão considerável de água enquanto depende de passagens relativamente pequenas para controle. Assim, detritos após um reparo da tubulação podem afetar a operação mesmo quando a entrada grande parece desobstruída. Um caminho de controle bloqueado e detritos presos em uma superfície de vedação podem produzir sintomas diferentes; a localização da obstrução importa.
As orientações da Hunter sobre válvulas que não fecham abordam contaminação e condições de pressão de suas válvulas. Aplique qualquer pressão mínima citada apenas ao fabricante e modelo especificados. Não há uma pressão mínima ou um grau de filtração único que deva ser copiado para todas as válvulas de controle agrícolas.
Compatibilize o preparo da água com as especificações das válvulas e emissores como parte do conjunto completo projeto de filtragem da irrigação. Antes de remover uma tampa de válvula, um solenoide, um tubo piloto ou outro componente pressurizado, isole o abastecimento de água, libere a pressão aprisionada e isole a alimentação elétrica relevante. Um comando de desligamento do controlador sozinho não é isolamento físico da água.
Um registro curto de ensaio torna a explicação do mecanismo útil após a instalação. Dê ao conjunto um identificador de campo e liste corpo, piloto, solenoide, estação do controlador e revisão do documento. Registre pressão de entrada, pressão de saída e vazão medida numa condição estável de operação e depois o resultado após o comando normal de desligamento.
Repita a observação nas combinações operacionais que importam para a propriedade. Por exemplo, compare o mesmo bloco funcionando sozinho e na combinação permitida com o bloco vizinho. Uma mudança na pressão de entrada pode explicar outra resposta sem implicar falha intermitente do solenoide. Mantenha as condições de teste junto à leitura para que comparações futuras sejam significativas.
Use nossa lista de verificação de manutenção de válvulas para intervalos de inspeção rotineira. O registro do mecanismo tem outra finalidade: ele relaciona o comando, a resposta do piloto e o fornecimento medido de água, ajudando o operador a decidir qual parte do sistema precisa ser investigada.
orientações para inspeção de campo da Oregon State University Extension aborda vazamentos, fechamento de válvulas e condição do manômetro.
Não. Em uma válvula de diafragma pilotada, a pressão da água fornece a principal força de operação. O solenoide altera uma pequena passagem de controle, modificando o equilíbrio de forças que atua no diafragma.
Sim. Intervenções manuais, controles hidráulicos e atuadores biestáveis podem permitir esse comportamento. Identifique o arranjo de controle instalado antes de interpretar a ausência de alimentação contínua como um comando de fechamento da válvula.
Não. O estado do comando, a posição do controle manual, as condições de alimentação, as passagens piloto e o comportamento de fechamento previsto também importam. Compare o comportamento observado com a documentação do conjunto exato antes de substituir peças.
Produtos relacionados a este guia de irrigação.

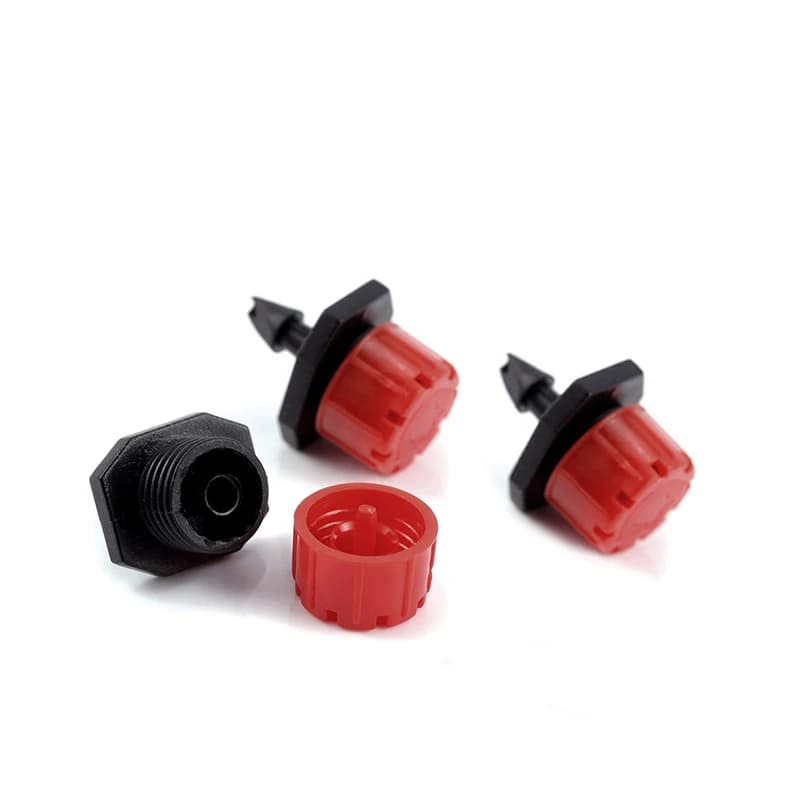

Gotejador ajustável de irrigação IRRINEX. Vazão: 0-90L/H; Pressão: 0.8-4 bar. Um gotejador ajustável é selecionado para uma disposição de irrigação pontual. O ajuste escolhido deve ser verificado nas condições reais de operação do local.
