משאבת השקיה מספקת את הספיקה והעומד בנקודה שבה עקומת המשאבה מצטלבת עם עקומת המערכת הפעילה. פתיחת אזור נוסף משנה את התנגדות הרשת; היא אינה מורה למשאבה במהירות קבועה לספק את סכום הספיקות הקודמות של האזורים בנפרד. מדריך זה מחשב את התזוזה עבור רשת היפותטית מקורית, ואז בודק את ההשלכות על אספקת האזורים, היעילות והבקרה. התוצאה היא גיליון עבודה להערכת צירופי אזורים משתנים עם המתכנן וספק המשאבה.
מתקן משאבת השקיה ליד בריכת השבת מי נגר בארקנסו. צילום: Jeff Vanuga, USDA NRCS. נחלת הכלל.
עקומת ביצועי משאבה מקשרת עומד כולל לספיקה במהירות סיבוב ובתצורה מוגדרות. השיגו דגם, קוטר מאיץ או סידור דרגות, מהירות ותנאי בדיקה התואמים לציוד המותקן. עקומה למאיץ או למהירות אחרים יכולה לתת נקודת עבודה שנראית סבירה אך שגויה. שמרו את עקומות היעילות, הספק הציר ועומד היניקה החיובי הנקי הנדרש עם תרשים העומד־ספיקה.
מדריך NDSU Extension למשאבות השקיה מסביר כיצד לקרוא יחד ספיקה, עומד ונצילות וממליץ לשמור את עקומת המשאבה הנכונה. סימוני ספיקה מרבית ועומד מרבי מתארים מקומות שונים בעקומה. הם אינם תנאי עבודה בו־זמניים מובטחים. גיליון להתאמת משאבת השקיה קובע את משטר היעד; מאמר זה בודק היכן משאבה שנבחרה פועלת בפועל כשהרשת משתנה.
בדוגמה המחושבת השתמשו בקשר הבדוי Hp = 50 − 0.01Q², כאשר Hp במטרים ו־Q ב־m³/h. התייחסו לכך רק כקירוב לימודי בטווח הספיקות המחושבות להלן. זו אינה עקומת מוצר IRRINEX, דוח בדיקה מלא או היתר להרחבה עד לסגירה או לספיקה מרבית. המקדם המספרי תלוי ביחידות שנבחרו.
עקומת מערכת נותנת את העומד הנדרש להעברת ספיקה מסוימת דרך סידור מוגדר. ציינו מקור מים, גבהי יעד, ענפים פעילים, מיקומי מגופים ומצב רכיבים. בדוגמה זו מקור פתוח מספק ענפי ממטרות זהים ולא מווסתים באותו גובה. ההרמה הסטטית היא 10 m. לחץ מקור, הפרשי גובה נוספים והתקני ויסות לחץ חסרים במודל פשוט זה.
נסמן ב-Q את ספיקת המשאבה הכוללת וב-q את הספיקה בהסתעפות יחידה, שתיהן ב-m³/h. נתיב היניקה והאספקה המשותף דורש 0.003Q² מטרים של עומד. כל הסתעפות, לרבות הצינור ודרישת היציאה התלויה בלחץ, זקוקה ל-0.012q² מטרים מעל גובהה. אלה יחסי התנגדות משולבים מומצאים; איבר ההסתעפות כולל את דרישת היציאה ולכן אסור להוסיפה שוב. השתמשו ב מדריך לתקציב הלחץ להגדרת גבולות מדידה אמיתיים ולמניעת ספירה כפולה של רכיב.
כשענף יחיד פתוח, q = Q ו־Hs = 10 + 0.015Q². כששני הענפים הזהים פתוחים, הסימטריה נותנת q = Q ÷ 2, ולכן Hs = 10 + 0.003Q² + 0.012(Q ÷ 2)² = 10 + 0.006Q². הצינור המשותף עדיין נושא את הספיקה הכוללת. אין לחצות כל הפסד רק משום שנפתח ענף נוסף. גבהים או התנגדויות שונים בענפים דורשים חישוב רשת במקום חלוקה שווה של הספיקה.
השוו את עומד המשאבה לעומד המערכת. לענף אחד, 50 − 0.01Q² = 10 + 0.015Q² נותן 40 = 0.025Q². הפתרון החיובי הוא Q = 40 m³/h ו־H = 34 m. הצבה בודקת את שני הצדדים: המשאבה מספקת 50 − 16 = 34 m, והרשת דורשת 10 + 24 = 34 m. הספיקה היא תוצאה מחושבת, ולא דרישת אזור שנבחרה מראש.
בשתי הסתעפויות, 50 − 0.01Q² = 10 + 0.006Q² נותן 40 = 0.016Q². התוצאה היא Q = 50 m³/h ו-H = 25 m, עם 25 m³/h בכל הסתעפות. הספיקה הכוללת עולה, אך כל הסתעפות מקבלת פחות מ-40 m³/h שקיבלה כשהופעלה לבדה. הסך החדש אינו 80 m³/h. נקודת העבודה זזה לאורך עקומת המשאבה הבלתי משתנה במהירות קבועה כדי לפגוש עקומת מערכת שונה.
| מצב | קשר המערכת, עומד ב־m | ספיקה כוללת, m³/h | משאבה ראש, m | ספיקה לכל ענף פעיל, m³/h |
|---|---|---|---|---|
| ענף אחד, מפלס מקור לייחוס | 10 + 0.015Q² | 40 | 34 | 40 |
| שתי הסתעפויות זהות, מפלס מקור לייחוס | 10 + 0.006Q² | 50 | 25 | 25 |
| ענף אחד, מפלס המקור נמוך ב־6 m | 16 + 0.015Q² | 36.88 | 36.40 | 36.88 |
כעת השוו תוצאות אלה לתכנון האספקה לגידול. אם כל ענף ממטרות דורש את האספקה שלו כענף יחיד להשגת דפוס היישום המיועד, תוצאת שני הענפים אינה מתקבלת רק מפני שהמשאבה עדיין פועלת. בדקו לחץ בממטרות ואת החלוקה המתקבלת. לטפטפות מווסתות לחץ ולמגופי ויסות יש טווחי עבודה משלהם; אל תחילו עליהם מודל ענף ריבועי לא מווסת זה בלי מודל הידראולי מתאים.
חציית עקומות קובעת מאזן הידראולי יציב אפשרי בהנחות המודל. היא אינה מאשרת את נקודת העבודה. השוו כל נקודת עבודה מוצעת לטווח הספיקה המותר של היצרן, אזור הפעולה המועדף, לחץ מרבי, דרישת הספק ציר ויכולת מנוע. אין אחוז קביל אוניברסלי סביב נקודת הנצילות המיטבית שיכול להחליף את מגבלות הציוד שנבחר.
בדקו גם את צד היניקה בכל משימת עבודה. עומד היניקה החיובי נטו הזמין חייב לעמוד בערך הנדרש של המשאבה בתוספת המרווח שנקבע ליישום. מפלס מים בזמן שאיבה, טבילת כניסת המים, הפסדי יניקה, טמפרטורה ותנאי אטמוספרה מקומיים משפיעים על הבדיקה. נקודת סניקה המופיעה בעקומה יכולה עדיין להיות לא מתאימה אם המקור או כניסת המים אינם תומכים בה. אין להסיק מרווח קוויטציה ממד סניקה בלבד.
עקומות יציבות גם אינן מתארות שינויי לחץ חולפים בזמן תנועת מגופים. תוכנית העבודה זקוקה למסלול מאושר דרך הפעלה, שינויי מגזרים וכיבוי, כשהגנה בלתי תלויה פעילה. גיליון חיגורי משאבה ומגופים מגדיר הרשאות ותגובות כשל אלה. חיתוך סופי מתקבל אינו הופך כל מיקום מגוף ביניים למותר.
השורה האחרונה בטבלה מניחה שפני מקור השאיבה יורדים ב־6 m בעוד שכל שאר מאפייני המודל נשארים ללא שינוי. ההרמה הסטטית הופכת ל־16 m. בענף אחד, 50 − 0.01Q² = 16 + 0.015Q² נותן Q² = 1360, ולכן Q הוא כ־36.88 m³/h ועומד המשאבה הוא 36.40 m. המשאבה מפתחת יותר עומד בנקודה החדשה תוך אספקת פחות מים.
הדבר שונה מהוספת 6 m לעומד הקודם תוך שמירה על הספיקה הקודמת. חישוב כזה יתאר נקודת עבודה נדרשת חדשה בספיקה מוכתבת, ולא את נקודת החיתוך בפועל של המשאבה והרשת שלא השתנו. הנמכת מפלס אמיתית בבאר עשויה בעצמה להשתנות עם הספיקה והזמן. אם כך, החליפו את הנחת מפלס המקור הקבוע בתגובת המקור שנמדדה או תוכננה, במקום להתייחס אליה כקבועה.
העמסת מסנן, צמצום זרימה ושינויי צינור יכולים גם הם לשנות התנגדות. השתמשו בקשר הרכיב בפועל וחשבו מחדש את החיתוך; אל תוסיפו פשוט הפסד קבוע שנמדד בספיקה אחת לכל נקודה בעקומה. וסת המשנה מיקום כדי לשמור לחץ במורד הזרם עשוי ליצור קשר מערכת אחר או קשר מקוטע. תעדו את מצב בקרת המגוף ואת הפרש הלחץ המינימלי להפעלה לפני פרשנות תזוזה שנמדדה בעקומה.
יעילות נקראת בעקומה נפרדת. להמחשה חשבונית, נניח יעילויות משאבה בלבד של 72% בנקודת ענף יחיד ושל 70% בנקודת שני ענפים. ערכים מומצאים אלה אינם נגזרים ממשוואת עומד־ספיקה ואינם ביצועי מוצר נטענים. בסקירה אמיתית, קראו יעילות בפועל במהירות ובתצורת המאיץ הרלוונטיות, ואז חשבו כמה זמן כל משטר מתרחש.
עבור מים בצפיפות 1000 kg/m³ וכבידה 9.81 m/s², הספק הציר ב־kW הוא 0.002725QH ÷ η, כאשר Q הוא ב־m³/h ו־η היא נצילות המשאבה כשבר. המקרה של ענף אחד נותן 0.002725 × 40 × 34 ÷ 0.72 = 5.15 kW לאחר עיגול. המקרה של שני ענפים נותן 0.002725 × 50 × 25 ÷ 0.70 = 4.87 kW. במקרה השני נצילות המשאבה שהונחה נמוכה יותר, אך גם דרישת ההספק ההידראולי נמוכה יותר.
אלה אומדני הספק ציר, ולא גדלי מנוע מלוחית הנתונים או הספק חשמלי מדוד. הפסדי מנוע והנעה דורשים נתונים נפרדים, והמנוע חייב לכסות את טווח ההפעלה המאושר. שני המקרים מספקים גם ספיקה ולחץ שונים בענפים, ולכן השוואת ההספק אינה מוכיחה חיסכון באנרגיה בשירות שקול. בהשוואת לוחות זמנים, שמרו על תוצאת ההשקיה הנדרשת והשתמשו באנרגיית כניסה מדודה, בנפח שסופק ובמשך הפעלה לכל משטר מותר.
בגאומטריית מאיץ ללא שינוי, יחסי הדמיון יכולים להעריך נקודות מתאימות בעקומת המשאבה תחת הנחות דמיון מתאימות. הם אינם מבטיחים שהספיקה במתקן משתנה ביחס ישר למהירות כשהמערכת כוללת עומד סטטי. ספר המקורות לשאיבה של משרד האנרגיה האמריקאי מסביר מדוע עבודה במהירות משתנה דורשת תשומת לב מיוחדת במערכות עם עומד סטטי משמעותי.
כחישוב לימודי נוסף, הפחיתו את יחס המהירות ל-r = 0.90 וקרבו את העקומה החדשה באמצעות Hp,r(Q) = r²Hp(Q ÷ r) = 40.5 − 0.01Q². מצאו את החיתוך עם מערכת הענף היחיד שלא השתנתה: 40.5 − 0.01Q² = 10 + 0.015Q². מתקבל Q² = 1220, Q בקירוב 34.93 m³/h ו־H = 28.30 m. הכפלת 40 m³/h הישנים ב־0.90 בלבד תיתן 36 m³/h, שאינו החיתוך החדש הזה.
החישוב משנה את עקומת המשאבה תוך שמירת ההגבהה הסטטית של הרשת, 10 m. הוא אינו מכתיב הגדרת הינע מאושרת או מניח נצילות קבועה. אשרו עם הספק את העקומות בפועל במהירות מופחתת, את המהירות המזערית המותרת, קירור המנוע, תנאי היניקה ויציבות הבקרה. שמרו על דרישות מוצאי ההשקיה: נקודת עבודה בהספק נמוך יותר אינה מועילה אם הממטרות אינן יכולות לספק את הכיסוי הנדרש.
לכל שילוב מותר, תעדו תצורת משאבה ומהירות, ענפים פעילים, מצבי שסתומים, מפלס מקור בשאיבה ומדידות ספיקה ולחץ מיוצבות. השתמשו ב־ מדריך התקנת מד ספיקה להשקיה לבדיקת איכות המדידה. השוו את הפרש העומד הכולל של המשאבה לעקומה, תוך התחשבות בלחצי יניקה וסניקה, בגובה המכשירים ובהבדלי עומד מהירות במקרים המתאימים. קריאת לחץ סניקה אחת אינה אוטומטית העומד הכולל של המשאבה.
| פריט לבדיקה | רשומה | החלטה נתמכת |
|---|---|---|
| תצורת משאבה | דגם, מאיץ או דרגות, מהירות וגרסת עקומה תואמת | האם משתמשים בעקומת הביצועים הנכונה |
| מצב הרשת | אזורים פעילים, מצב מגוף, מפלס מקור ומצב רכיבים | איזה קשר במערכת חל |
| תוצאה הידראולית | ספיקה כוללת מיוצבת, ספיקת ענף כשנדרשת ומדידות עומד עקביות | אם נקודת החיתוך הממודלת תואמת להתנהגות בשטח |
| מגבלות הפעלה | טווח מותר, הערכת יניקה, הספק ולחץ מוצא קריטי | האם תנאי העבודה שנמדדו קבילים לציוד ולהשקיה |
| ראיות לוח זמנים | שעות, נפח שסופק ואנרגיית קלט שנמדדה לכל צירוף שהתקבל | האם לוחות זמנים חלופיים מספקים את השירות הנדרש ביעילות |
חקרו אי־התאמה לפני שינוי המשאבה. מהירות שגויה, מגוף סגור חלקית, מעקף לא צפוי, מאיץ פגום או מקור משתנה יכולים ליצור תצפיות שונות. בדקו את גבול המדידה והמכשירים לפני ייחוס סיבה. חזרה על אותו מצב מותר לאחר התייצבות מסייעת להבחין בין הבדל הידראולי שניתן לשחזר לבין מעבר רגעי או שגיאת קריאה.
לסקירת רכיבי IRRINEX, ספקו עקומות משאבה, שרטוט רשת מסומן, שילובי אזורים ורשומת השוואה מלאה. בקשו נתוני צינור, מגוף ומסנן שנבחרו כדי לחדד את מודל המערכת. אשרו שילוב רק לאחר בדיקת מגבלות ההפעלה של המשאבה והמים שסופקו במוצאים הפעילים; ספיקת משאבה כוללת לבדה אינה יכולה לקבוע ביצועי השקיה.
מוצרים הרלוונטיים למדריך ההשקיה הזה.

מחבר חיבור IRRINEX להשקיה. קוטר: /. מחבר חיבור מחבר או סוגר רכיבי השקיה נבחרים. בחרו את סוג המחבר המצוין והתאימו את שני צדדי החיבור.

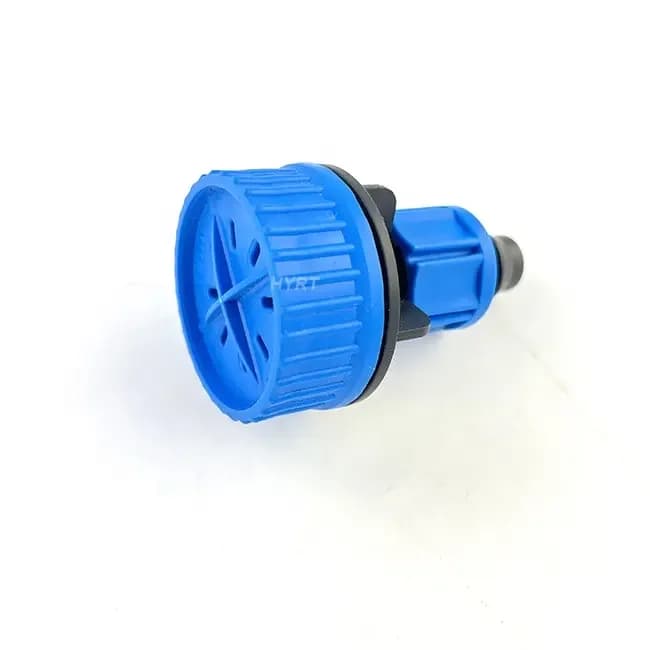

שסתום IRRINEX להשקיה. מידה: 16 & 20mm. שסתום השקיה הוא חלק ממערך בקרת הזרימה של המערכת. יש לבדוק את סוג השסתום המצוין ואת החיבורים שלו בפועל לפני בחירת תצורה.

מחבר צינור בדחיסה IRRINEX. קוטר: 20 x 1/2". מחבר בדחיסה מחבר צינור תואם לחיבור שנבחר. בדקו כל מידת צינור והברגה עבור תצורת המחבר המדויקת.

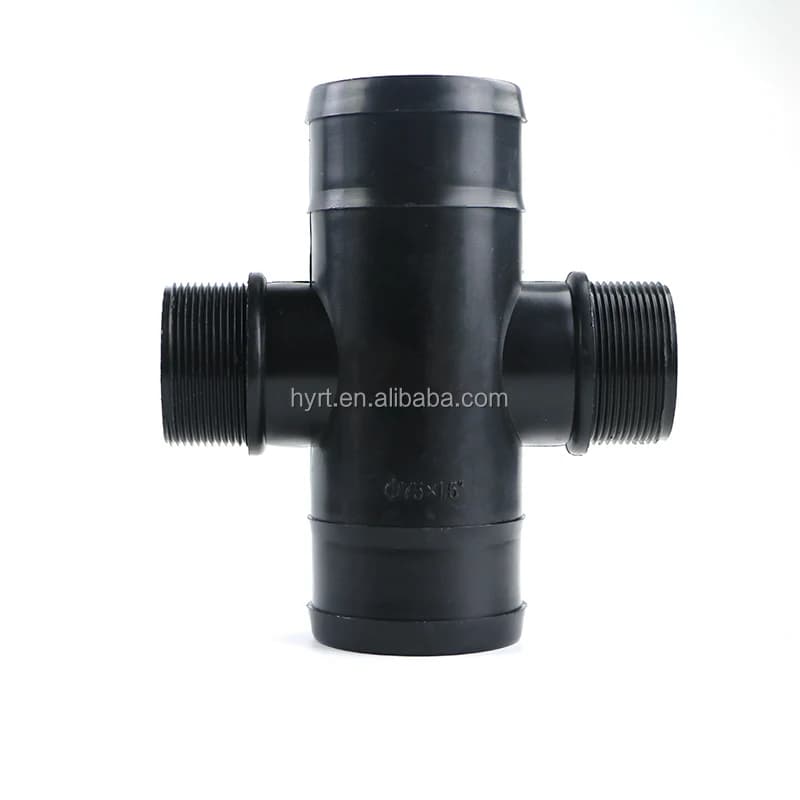

מחבר IRRINEX לצינור גמיש שטוח. קוטר: 90*2''; קוטר: 90mm*2''. מחבר לצינור גמיש שטוח מחבר את הצינור שנבחר לרכיב אחר במערכת. התאימו את סוג המחבר המצוין ואת סידור ההידוק למידות הצינור בפועל.
