בחירת גודל משאבת השקיה: חישוב ספיקה ועומד דינמי כולל

תכנון גודל משאבת השקיה מתחיל בשני נתונים שיש לספק יחד: ספיקה ועומד דינמי כולל. הספיקה מספקת את האזורים הפועלים באותו זמן. העומד מספק אנרגיה להרמת מים, להתגברות על אובדנים ולהשארת לחץ מספיק במוצא התובעני ביותר. דירוג מנוע או ספיקת משאבה מרבית לבדם אינם יכולים לקבוע אם המשק יקבל מים מספיקים. הגיליון להלן מפתח נקודת עבודה להמחשה של 36 m³/h בעומד 41 m, ולאחר מכן בודק תנאים שמשנים אותו.

מתקן באר להשקיה עם מנוע, משאבה וצינור סניקה. צילום: Charles Palmer / USGS, נחלת הכלל.

חשבו בנפרד ספיקה בו־זמנית של אזורים ודרישת מים יומית

רשמו כל חלקת השקיה, ספיקת התכנון שלה בלחץ העבודה שנקבע והחלקות שיפעלו יחד. שתי חלקות שדורשות כל אחת 18 m³/h צריכות 2 × 18 = 36 m³/h. אין לחבר את כל החלקות במשק אם תוכנית ההפעלה מפעילה רק שתיים יחד. באותה מידה, לוח זמנים שבו החלפת מגופים חופפת או שטיפה חוזרת פועלת בזמן השקיה עשוי ליצור דרישת ספיקה נוספת שיש להעריך.

בדקו את תקציב המים היומי באופן עצמאי. נניח שדרישת אספקת ההשקיה היא 240 m³/day וחלון השאיבה הזמין הוא 8 שעות: 240 ÷ 8 = 30 m³/h. דרישה ממוצעת זו אינה מחליפה את הדרישה הבו־זמנית של 36 m³/h. באספקה מאומתת של 36 m³/h, 240 ÷ 36 = 6.67 שעות, ומותיר כ־ 8 − 6.67 = 1.33 שעות זמן שלא הוקצה. מיתוג, שטיפה, שטיפה נגדית והפסקות יכולים לצרוך זמן זה; הוא אינו מרווח בטיחות אוטומטי.

ה־240 m³ הוא נפח אספקה מונח, ולא המלצה לגידול. אמתו אם התקציב שלכם מייצג דרישה נטו של אזור השורשים או אספקת מים ברוטו, וחשבו מים נלווים בעקביות. ההסבר של Rivulis לספיקת משאבה מקשר את הנפח היומי הנדרש לשעות ההפעלה הזמינות. ה־ מדריך לספיקה, ללחץ ולחלוקה לאזורים בסרט טפטוף מסייע לקבוע תחילה את לוח ההשקיה של החלקה.

בנו גיליון לעומד דינמי כולל

בחרו גבול חישוב ברור. בדוגמה זו, המים מתחילים בפני מקור פתוח בתנאי שאיבה ומסיימים בכניסת הטפטפת התובענית ביותר הידראולית. הפרש גובה הלחץ של המהירות שהונח זניח בגבולות אלה. אם המקור בלחץ, המוצא הוא סילון או שמהירויות הגבול חשובות, המתכנן חייב לכלול איברי אנרגיה אלה.

גישה זו עוקבת אחר חישוב הרכיבים המתואר במודול עומד המשאבה של Rivulis. שמרו שרטוט מסומן לצד הגיליון: כל גובה והפסד צריכים להתייחס לאותו תוואי הידראולי. המוצא התובעני ביותר עשוי להיות מרוחק, מוגבה או מוזן דרך ציוד מגביל; הוא אינו בהכרח הרחוק ביותר.

השתמשו במפלס המים בזמן שאיבה והימנעו מספירת גובה היניקה פעמיים

ההרמה הסטטית הכוללת נמדדת מפני המים בזמן העבודה, ולא אוטומטית מבסיס המשאבה או מתחתית באר. אם פני המקור נמצאים 4 m מתחת לייחוס המשאבה וכניסת הטפטפת 8 m מעליו, ההרמה הכוללת היא 4 + 8 = 12 m. לאחר הזנת 12 m אלה, הוספת עוד 4 m עבור גובה היניקה תספור את אותו הפרש גובה פעמיים.

תעדו את מפלס המים בזמן שאיבה ואת המפלס העונתי הנמוך הסביר. עומק הקידוח של באר אינו מלמד על מפלס המים בשאיבה או על תפוקה בת־קיימא. ירידת מפלס יכולה להשתנות לפי הספיקה ומשך השאיבה. בדקו את קיבולת המקור לצד החישוב ההידראולי; המדריך שלנו למקורות מים להשקיה מספק הקשר להשוואת באר, בריכה או מקור אחר.

חשבו אובדנים בספיקה שכל צינור נושא בפועל

הקצאת הצינור של 8 m היא מציין מקום לחישוב, ולא אחוז שיש להחיל על כל מתקן. תעדו קוטר פנימי, חומר, אורך, תוואי וספיקה של הצינור. לפני הסתעפות, הקו הראשי עשוי לשאת את מלוא 36 m³/h; לאחר הפיצול, אספקת כל מקטע עשויה לשאת 18 m³/h. שלוחות עם מספר מוצאים דורשות חישוב מתאים כאשר הספיקה שלהן יורדת לאורך הקו. השאירו אביזרים מחוץ לסך הצינור אם הם כבר נכללים בהקצאת הרכיבים.

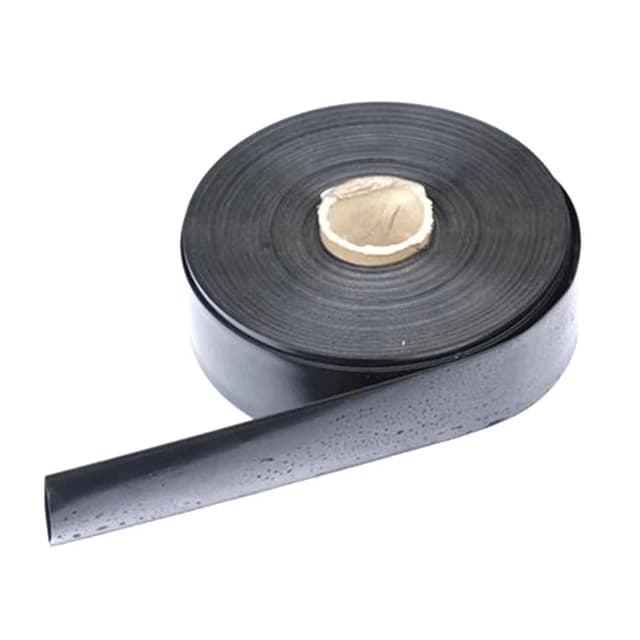

קראו עקומות הפסד של מגוף ומסנן בספיקה הרלוונטית. כללו את הפרש העבודה הנדרש לווסת לחץ שנבחר, כשהדבר חל, בלי לספור אותו פעמיים. עבור צינור שטוח PE, קבלו את הנתונים ההידראוליים ואת מגבלות הלחץ של המידה שנבחרה. עבור מסנן מצע חול, קבלו אובדנים במצב נקי ובעומס המותר וכן דרישות שטיפה נגדית. שמות קטגוריות מוצרים אינם קובעים ערכים אלה.

בדקו מסננים נקיים, מסננים עמוסים ומפלסי מים נמוכים יותר

נקודת עבודה יחידה מתארת מצב אחד. בהשוואה הבאה הספיקה נשמרת על 36 m³/h, העומד השיורי על 15 m והפסד העומד בצינור על 8 m. ההנחה היא שמפלס המים הנמוך מוסיף 3 m של גובה סטטי, ושעומס המסנן מוסיף 4 m של הפסד ברכיב. אלה תרחישי תכנון מומצאים, ולא גבולות לתחזוקת מסנן או מפרט לרכישת משאבה.

הטבלה אינה מנבאת שמשאבה מותקנת תשמור על 36 m³/h בכל שורה. היא מראה מה יידרש לכך. השוו את התרחישים לעקומות המשאבה בפועל וללחצי הציוד המותרים. חשבו בנפרד גם הפעלת חלקה אחת: הפחתת ספיקה משנה הפסדים ויכולה ליצור לחץ יתר בסידור בקרה לא מתאים.

בקשו את עקומת המשאבה בתצורה המוצעת

אתרו 36 m³/h על ציר הספיקה ו־41 m על ציר העומד. בקשו מהספק לזהות עקומה למשאבה המוצעת, למאיץ או לדרגות, למהירות ולתנאי הבדיקה, ואז בדקו את תרחישי העבודה האחרים. דוגמת נקודת העבודה של Rivulis מראה מדוע ספיקה ועומד נבחנים יחד בעת בחירת משאבה.

נקודת העבודה בפועל תלויה הן במשאבה והן בהתנגדות המערכת. תווית ספיקה מרבית ותווית עומד מרבי מתארות בדרך כלל תנאים שונים; הן אינן תפוקה בו־זמנית מובטחת. בקשו נצילות, דרישת הספק ותחום עבודה מקובל על היצרן בכל נקודת עבודה חשובה. מהירות משתנה יכולה לסייע בהתאמה לדרישה משתנה, אך מהירות מזערית, קירור מנוע, ויסות ועומד זמין עדיין דורשים אימות.

בדקו תנאי יניקה לפני קבלת מצב העבודה

עמידה בנקודת העבודה בסניקה אינה מוכיחה שמים יכולים להגיע לכניסת המשאבה באופן מספק. בקשו מהמתכנן להשוות עומד יניקה חיובי נטו זמין, NPSH available, ל־NPSH required של המשאבה שנבחרה ולמרווח שצוין לאורך טווח הפעולה. טמפרטורת המים, תנאי האטמוספרה המקומיים, סידור היניקה, מפלס המים ואובדני היניקה משפיעים על ההערכה.

אין גובה יניקה מותר אוניברסלי לכל משאבות ההשקיה. פתח היניקה זקוק גם לטבילה מספקת ולהגנה מפני כניסת אוויר או חסימה. למשאבה עילית, למשאבה טבולה ולטורבינת באר יש דרישות התקנה שונות. אל תהפכו את העלייה הסטטית הכוללת של 12 m בגיליון לטענה שמשאבה עילית יכולה להרים מים בגובה 12 m ביניקה.

העריכו הספק הידראולי בלי לנחש גודל מנוע

עבור מים בצפיפות שהונחה 1,000 kg/m³ ובתאוצת כבידה 9.81 m/s², ספיקת הדוגמה היא 36 ÷ 3,600 = 0.010 m³/s. ההספק ההידראולי הוא 1,000 × 9.81 × 0.010 × 41 ÷ 1,000 = 4.02 kW. זהו הספק שמועבר למים, ולא הקלט החשמלי או דירוג המנוע. הקלט בפועל תלוי גם ביעילות המשאבה, המנוע וההנעה. הנחיות NDSU Extension למשאבות השקיה מסביר את ההבדל בין הספק מים להספק בציר, לצד עקומות משאבה ומגבלות יניקה. השתמשו בנתוני ציוד ולא באחוז יעילות אוניברסלי.

אמתו ספיקה ולחץ יחד בהפעלה הראשונית

הפעילו את צירוף האזורים שצוין ותעדו את מפלס מקור המים, מהירות המשאבה, סיכומי המד ולחצים בנקודות מזוהות. כדוגמת מדידה מקורית, עלייה של 9 m³ במשך 15 דקות נותנת 9 × 60 ÷ 15 = 36 m³/h. חזרו לאחר התייצבות התנאים, באמצעות מד מותקן נכון בתחום עבודתו.

University of Minnesota Extension ממליץ למדוד ספיקה ולחץ ולהשתמש בנפח לאורך מרווח זמן מוגדר לקביעת ספיקה ממוצעת. מד במוצא משאבה לבדו אינו מוכיח לחץ שיורי בטפטפת הקריטית. גם השוואה ישירה של קריאתו ל־41 m TDH עלולה להטעות, משום שתנאי יניקה, גבהים וגבולות מדידה שונים.

מסרו לספק גיליון קבלה מלא

1. תעדו סוג מקור, מפלס בזמן שאיבה שנמדד, מפלס עונתי נמוך ותפוקת מקור מתמשכת.
2. צרפו את לוח המקטעים, הספיקות הבו־זמניות, נפח האספקה היומי וחלון ההפעלה השימושי.
3. ספקו שרטוט תוואי עם גבהים, קוטרי צינור פנימיים, אורכים ודרישת הלחץ במוצא הקריטי.
4. רשמו אובדני רכיבים וציינו היכן נכללים כל אביזר, וסת ואובדן יניקה.
5. הגישו תרחישי מצב נקי, עמוס ומים נמוכים, וכן דרישות שטיפה או שטיפה חוזרת נפרדות.
6. בקשו את עקומות המשאבה המדויקות, טווח הפעולה המותר, הערכת היניקה, דרישות החשמל ושיטת הבקרה.
7. סכמו נקודות מדידה להפעלה ראשונית, תנאי בדיקה, תוצאות מתועדות ותיקונים הנדרשים לפני קבלה.

שמרו את הגיליון שהושלם עם רישומי ההתקנה. אם ביצועים מדודים אינם מספקים, השוו תנאים מתועדים להנחות התכנון לפני הגדרת משאבה גדולה יותר. יניקה חסומה, הגבלת צינור לא צפויה או לוח אזורים שגוי עשויים לדרוש תיקון אחר.

שאלות נפוצות על התאמת גודל משאבות השקיה

האם אפשר לתכנן גודל משאבה לפי שטח בלבד?

השטח מסייע לחשב דרישת מים, אך אינו מגדיר ספיקה בו־זמנית, גובה, הפסדים או לחץ יציאה. שני משקים בעלי אותו שטח יכולים להזדקק לנקודות עבודה שונות מאוד. התחילו בתקציב המים ובפריסת האזורים, ואז חשבו את הנתיב ההידראולי.

האם בחירת מנוע גדול יותר מבטיחה יותר מים?

לא. הספיקה המסופקת תלויה בעקומת המשאבה ובתנאי המערכת. מנוע גדול יותר המחובר לאותה משאבה ללא שינוי אינו משנה אוטומטית את עקומתה. משאבה גדולה מדי יכולה לדרוש גם בקרת לחץ נוספת, לכן העריכו את המשאבה והמערכת המלאות יחד.

האם להוסיף אחוז קבוע לעומד הדינמי הכולל?

השתמשו בתנאים מזוהים במקום באחוז בלתי מוסבר. כמתו מפלס מים נמוך יותר, עומס מסנן מותר ושינויים אמינים אחרים, ואז העריכו אותם עם הספק. טווח 41–48 m כאן מדגים תהליך זה; הוא אינו מגדיר עתודה אוניברסלית.
