Wählen Sie einen Bewässerungscontroller, indem Sie seinen elektrischen Ausgang, die Ventilmagnetspule, die Feldverkabelung und die erforderliche Betriebssequenz aufeinander abstimmen. Ein konventionelles AC-Steuergerät, ein Batteriesteuergerät für bistabile DC-Magnetspulen und ein Zweileiter-Decodersystem können jeweils für einen Betrieb geeignet sein. Entscheidend sind Kompatibilität und Blockanordnung, gefolgt von Kapazität, Diagnosemöglichkeiten und Wartungszugang.
Dieser Leitfaden bietet eine Vergleichstabelle, ein Beispiel zu Kabelverlusten und ein Spezifikationsarbeitsblatt für landwirtschaftliche Tropf- und Beregnungsanlagen. Herstellerprodukte dienen als Beispiele für Steuerungsarchitekturen, nicht als Aussage, dass jeder Controller für die Grünflächenbewässerung für einen großen Betrieb geeignet ist. Beginnen Sie mit der Feldanordnung in unseren Auslegungsrichtlinien für Tropfbewässerung, und erstellen Sie anschließend den elektrischen Ablaufplan anhand der tatsächlich benötigten Ventile.
UF/IFAS erläutert Timereinstellungen und gemessene Ausbringungsraten. Die Beispiele für Wohnanlagen vermitteln Programmiergrundsätze, belegen aber keine Kompatibilität mit landwirtschaftlichen Steuergeräten.
| Architektur | Typische Feldanordnung | Eine nützliche Anwendung | Entscheidende Überprüfung |
|---|---|---|---|
| Herkömmlicher AC-Stationscontroller | Separate Stationsleiter und gemeinsamer Rückleiter mit kompatiblen AC-Magnetspulen | Gruppierte Ventilbänke mit praktikablen Kabelwegen und geeigneter Stromversorgung | Ausgangsspannung, Frequenz, Anlauf-/Haltelast, Belastbarkeit des gemeinsamen Leiters |
| Batteriesteuergerät mit bistabilen DC-Ausgängen | Kompatible bistabile Magnete, geschaltet durch Steuerimpulse | Abgelegene Blöcke, bei denen Netzstrom unpraktisch ist | Exakte Spulenkompatibilität, Polarität, Impulsanforderungen und Batteriezustand |
| Zweidraht-Decoder- oder integriertes Modulsystem | Adressierte Feldgeräte auf einem zugelassenen Zweidrahtpfad | Verteilte Ventile, bei denen das gewählte System die Kabelanordnung vereinfachen kann | Steuerungs-/Geräteprotokoll, unterstützte Spulen, Leitungsgrenzen, Überspannungsschutz |
Diese Kategorien überschneiden sich. „Zweileiter“ beschreibt die Kommunikations- und Verdrahtungsanordnung; es bezeichnet keine allgemeingültige Magnetspulenspannung. Manche Systeme verwenden separate Decoder, andere integrierte Ventilmodule. Ein batteriebetriebenes Gerät kann ebenfalls Funkkommunikation nutzen. Vergleichen Sie die gesamte Kette von der Stromversorgung bis zum Wasserventil, statt eine Produktkategorie als Kompatibilitätsnachweis zu behandeln.
Geben Sie jedem gesteuerten Bewässerungsblock einen eindeutigen Namen. Dokumentieren Sie die Teilenummern von Ventilgehäuse und Magnet, die Funktion hydraulischer Piloten, den normalen Betriebsdruck und das zulässige Steuerungsverfahren. Ergänzen Sie Kabelweglänge, verfügbare Stromversorgung, nahe Ausrüstung und die Notwendigkeit eines Hauptventils oder einer Pumpenstartschnittstelle. Fotografieren Sie vorhandene Kennzeichnungen vor einer Nachrüstung; ein bekanntes Ventilgehäuse kann eine Ersatzspule mit anderen elektrischen Anforderungen enthalten.
Das Rivulis-Auswahlmodul für Magnetspulen benennt Spannung, bistabiles Verhalten, Normalzustand und Anschlüsse als Auswahlvariablen. Überführen Sie diese Variablen in Teilenummern im Angebot. „Funktioniert mit Bewässerungsventilen“ reicht nicht aus, wenn die tatsächlichen Ventile, Verkabelungsentfernungen und gleichzeitigen Lasten nicht benannt wurden.
Halten Sie hydraulische und elektrische Entscheidungen miteinander verknüpft. Ein Controller kann ein korrektes Signal liefern, während ein Ventil wegen falscher Betriebsbedingungen nicht öffnet. Umgekehrt reagiert ein richtig dimensioniertes Ventil nicht zuverlässig auf eine inkompatible Spulenversorgung. Elektrische Kompatibilität belegt nicht die Eignung des Ventils hinsichtlich Druck, Durchfluss oder Filtration.
Eine AC-Stationssteuerung kann für eine kompakte Gruppe von Bewässerungsblöcken eine einfache Lösung sein. Jeder Ausgang kennzeichnet eine Station, und ein gemeinsamer Leiter schließt den Stromkreis. Prüfen Sie vor der Erweiterung einer bestehenden Anlage neben der Stationsgrenze auch die gesamte Ausgangskapazität der Steuerung. Das Hauptventil oder Pumpenstartrelais kann zusätzliche Last erzeugen, wenn eine Station öffnet.
Versorgungsspannung und Feldausgang sind unterschiedliche Spezifikationen. Beispielsweise unterscheiden die Spezifikationen von Rain Bird ESP-ME3 zwischen Eingangsmodellen mit 120 V und 230 V und deren Niederspannungs-AC-Ausgängen. Stimmen Sie das gekaufte regionale Modell und die Frequenz auf den Standort ab. Eine Batterie, die die Programmierung erhält, liefert nicht unbedingt genug Leistung zum Betätigen der Feldventile.
Bitten Sie den Lieferanten, die zulässige Kombination aus Anlauf- und Haltelasten der Magnetventile zu benennen. Der Strom zum Anziehen einer AC-Spule kann vom Haltestrom abweichen. Legen Sie den gemeinsamen Leiter für die zulässigen gleichzeitigen Lasten aus, nicht nur für eine bequem gewählte Station. Lassen Sie Netzanschlüsse und elektrische Messungen unter Spannung von einem qualifizierten Installateur ausführen.
Eine bistabile Steueranordnung ändert den Ventilzustand durch einen festgelegten elektrischen Impuls. Sie ist sinnvoll, wenn geringer Batterieverbrauch wichtig ist, doch Steuergerät und Spule müssen bei der Übermittlung von Öffnungs- und Schließbefehlen übereinstimmen. Schließen Sie eine bistabile Spule nicht allein deshalb an einen herkömmlichen AC-Ausgang an, weil beide Produkte als „Niederspannung“ beschrieben werden.
ESP-BAT-BT von Rain Bird ist ein konkretes Beispiel einer Batteriesteuerung: Die Zubehörspezifikation verlangt eine kompatible bistabile DC-Magnetspule. Diese Anforderung gilt für das benannte System. Sie beweist nicht, dass eine beliebige bistabile Magnetspule das vorgeschriebene Teil ersetzen kann.
Nehmen Sie bei einem abgelegenen Block Batterieprüfung und Batteriewechsel in den Betriebsplan auf. Klären Sie, wie das Steuergerät einen niedrigen Batteriestand meldet, wie der Installateur einen Schließbefehl bestätigt und wie der Bediener das Wasser vor Ort absperrt. Kennzeichnen Sie die freigegebene Spule und die Verdrahtungspolarität in der Ventilbox. Bewahren Sie Ersatzbatterien und kompatible Wartungsteile so auf, dass der verantwortliche Bediener sie erreichen kann.
In einem Zweileitersystem nutzen adressierte Feldgeräte einen freigegebenen Kabelweg gemeinsam. Dies kann bei weit auseinanderliegenden Ventilen die Anforderungen an Gräben und Leiter verändern; die vorgeschlagene Topologie braucht trotzdem eine vom Hersteller freigegebene Planung. Beschaffen Sie Grenzen für Kabelquerschnitt, Weglänge, Abzweige, Geräteanzahl und gleichzeitigen Betrieb. Eine einfache Skizze mit jeder Feldverbindung ist nützlicher als die Gesamtbetriebsfläche allein.
Die Kompatibilitätstabelle für Rain Bird-Steuerzonen unterscheidet traditionell verkabelte Steuergeräte, bistabile DC-Optionen, ESP-LXD-Decoder und LXIVM-Module. Die praktische Lehre ist, sowohl Steuergerätefamilie als auch Feldschnittstelle zu bestimmen. Ein Zweidrahtkabel macht Decoder verschiedener Hersteller nicht austauschbar.
Nehmen Sie ein Geräteadressverzeichnis in die Übergabeunterlagen auf: Adresse, physisches Ventil, Blockname, Kabelzweig und Testergebnis. Prüfen Sie vor Beginn der Bewässerung auf doppelte Adressen. Legen Sie zugängliche, zugelassene wasserdichte Verbindungen sowie den laut Systemhandbuch erforderlichen Überspannungsschutz fest. Planen Sie Trennstellen für Reparaturen so, dass sich ein Kabelfehler lokalisieren lässt, ohne die Zuordnung aller Ventile entlang der Leitung zu verlieren.
Für eine erste Widerstandsprüfung entspricht der Spannungsabfall dem Strom multipliziert mit dem Stromkreiswiderstand. Der Rückleiter zählt mit. Hat ein beispielhafter dedizierter Stromkreis 4 Ω Hinleiterwiderstand und 4 Ω Rückleiterwiderstand, ergibt eine Haltestromlast von 0.30 A 0.30 × (4 + 4) = 2.4 V Spannungsabfall. Eine Quelle mit 24 V Nennspannung würde in diesem vereinfachten Beispiel vor Berücksichtigung weiterer Verluste etwa 21.6 V übrig lassen.
Dies ist eine vorläufige Prüfung, kein freigegebenes Ergebnis einer Kabeldimensionierung. AC-Startverhalten, Spulenimpedanz, Verbindungen, Temperatur, Versorgungstoleranz und Belastung des gemeinsamen Rückleiters können das Ergebnis verändern. Wenn mehrere Spulen einen gemeinsamen Leiter nutzen, führt dieser im gemeinsamen Abschnitt den summierten Strom. Nutzen Sie die Verdrahtungstabellen des ausgewählten Herstellers und bestätigen Sie die Funktion am anspruchsvollsten Ventilstandort.
Verwenden Sie für Decoderwege die vorgeschriebene Systemplanungsmethode, statt das einfache Beispiel als Entfernungsgrenze anzuwenden. Dokumentieren Sie die tatsächlich verlegte Länge einschließlich Höhenverläufen, Wartungsschlaufen und Umwegen um Straßen. Ersetzen Sie die installierte Kabellänge nicht durch die Luftlinie auf der Karte.
Eine Steuerung mit vielen Stationsadressen kann trotzdem dafür ausgelegt sein, nur eine begrenzte Anzahl gleichzeitig zu betreiben. Prüfen Sie drei getrennte Grenzen: die Anzahl adressierbarer Stationen, die zulässige gleichzeitige elektrische Last und die für die aktiven Blöcke verfügbare Wasserversorgung. Ein Steuerungsupgrade kann die hydraulische Kapazität der Pumpe nicht erhöhen.
Betrachten Sie einen beispielhaften Betrieb mit acht Blöcken, der jeweils zwei Blöcke gemeinsam bewässern möchte. Der Steuergerätezeitplan muss die erforderlichen Stationsausgänge reservieren, das Hauptventil koordinieren und die Pumpenschnittstelle berücksichtigen. Die elektrische Auslegung muss die zulässigen überlappenden Lasten tragen können, und die Wasserauslegung muss den gemeinsamen Blockbedarf decken. Wenn eine spätere Erweiterung vier Stationen hinzufügt, prüfen Sie vor deren Aktivierung alle drei Punkte erneut.
Ein Pumpenstartanschluss stellt normalerweise eine Steuerfunktion für ein kompatibles Relais oder eine Schnittstelle bereit; er ist kein Anschluss für einen Pumpenmotor. Spezifizieren Sie die Schnittstelle gemeinsam mit dem Pumpenlieferanten und dem Elektroinstallateur. Legen Sie fest, unter welchen Bedingungen gepumpt werden darf, in welcher Reihenfolge Ventile betätigt werden und wie das System verhindert, dass eine Pumpe gegen einen unbeabsichtigt geschlossenen Wasserweg arbeitet.
Listen Sie außerdem alle für das Projekt erforderlichen Sensorsignale auf: Kontaktschluss, Zählerimpulse, Analogsignal oder Digitalprotokoll. Ein Regensensoranschluss akzeptiert nicht automatisch eine Bodenfeuchtesonde oder jeden Durchflussmesser. Dokumentieren Sie bei einem Impulszähler Impulsvolumen und Steuerungsskalierung. Demonstrieren Sie bei der Inbetriebnahme eine Eingangsänderung und bestätigen Sie, dass die richtige Station oder der richtige Alarm reagiert.
Stellen Sie sich einen Betrieb mit sechs gruppierten Ventilen nahe dem Pumpenhaus und zwei entfernten Bewässerungsblöcken an einem separaten Fahrweg vor. Dies ist eine Planungsübung, keine Fallstudie einer IRRINEX-Installation. Erfassen Sie zunächst die vorhandenen Spulen und Kabel. Passen sie zu einem freigegebenen AC-Controller und ist der Kabelzustand akzeptabel, kann das Beibehalten dieser Architektur für die gruppierten Ventile den Austauschaufwand verringern.
Vergleichen Sie für die entfernten Bewässerungsblöcke eine kompatible lokale Batteriesteuerung mit einer geplanten Erweiterung des Hauptsystems. Berücksichtigen Sie Wartungsbesuche für die Batterien, Kabelinstallation, Trennung, Ersatzteile und die Zuständigkeit für Zeitplanänderungen. Erwägen Sie eine Umrüstung auf Decoder erst, nachdem alle neuen Feldschnittstellen und Kabelanforderungen berücksichtigt wurden; rechnen Sie die Arbeiten an jedem beibehaltenen Ventil ein, nicht nur den Preis der neuen Steuerung.
Das Entscheidungsarbeitsblatt sollte Kaufkosten, Installationsarbeiten, wiederkehrende Wartung und die Folgen jedes Fehlers darstellen. Legen Sie für jede Option dieselben erforderlichen Funktionen zugrunde. Ein günstiges Angebot, das die Hauptventilschnittstelle oder den nötigen Sensoreingang auslässt, ist einem vollständigen Angebot nicht gleichwertig.
Dokumentieren Sie Messergebnisse, statt eine Freigabe zu erteilen, weil die App ein grünes Ventilsymbol zeigt. Beobachten Sie das Ventil und prüfen Sie gegebenenfalls Durchfluss oder Druck im Feld. Ein angezeigter Befehl, eine elektrische Reaktion und das erforderliche hydraulische Ergebnis sind drei separate Abnahmeprüfungen. Verwenden Sie Checkliste zur Ventilwartung um fortlaufende Kontrollen nach der Inbetriebnahme festzulegen.
Dartmouths Bewässerungsspezifikation für den Campus veranschaulicht die Zuordnung von Leitern zu Ventilen. Es ist eine Projektspezifikation, kein universeller Installationsstandard für landwirtschaftliche Betriebe.
Nur wenn der Ventilhersteller den Ersatz genehmigt und die Steuerung den erforderlichen Impulsausgang für den bistabilen Antrieb bereitstellt. Prüfen Sie die exakten Teile und die Steuerungsanordnung gemeinsam.
Nein. Sie nutzt einen definierten Zweidrahtweg und kompatible adressierte Geräte. Kabelverlegung, Verbindungen, Schutz und Geräteaufzeichnungen bleiben wichtig.
Erweiterungsraum kann nützlich sein, doch Kompatibilität, Grenzen gleichzeitiger Lasten, hydraulische Kapazität und Wartbarkeit bestimmen, ob diese zusätzlichen Stationen tatsächlich genutzt werden können.
Vergleichen Sie für ein Angebot den IRRINEX-Steuerung mit mehreren Stationen und Zeitsteuergerät für Bewässerung mit Ihrem vollständigen Ventilplan. Fordern Sie die genauen Elektro- und Verdrahtungsunterlagen für das vorgesehene Modell an. Senden Sie Plan, Blockanordnung, lokale Stromversorgungsdaten und erforderliche Sensorschnittstellen über die IRRINEX-Kontaktseite damit die Geräte auf die Anwendung geprüft werden können.
Produkte zu diesem Bewässerungsleitfaden.
IRRINEX Beregnungskanone. Größe: 2"; Düsendurchmesser: 16/18/20/22/24/26 mm; Betriebsdruck: 2-7 bar; Durchfluss: 17.8-75m³/h. Eine Beregnungskanone ist eine Regnerkomponente, die für ein bestimmtes Bewässerungslayout ausgewählt wird. Düse, Anschluss und Betriebsbedingungen sollten für das gewählte Modell gemeinsam geprüft werden.
IRRINEX Bewässerungs-Anschlussfitting. Durchmesser: 32mm-110mm; Betriebsdruck: PN4. Ein Anschlussfitting verbindet ausgewählte Bewässerungskomponenten oder schließt sie ab. Wählen Sie die angegebene Fittingbauform und stimmen Sie beide Anschlussseiten aufeinander ab.

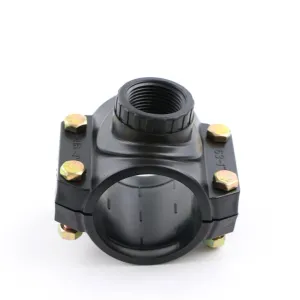

IRRINEX Rohr-Klemmfitting. Größe: 20mm1/2"-110mmx4"; Betriebsdruck: 16KG. Ein Klemmfitting verbindet ein passendes Rohr mit dem ausgewählten Anschluss. Prüfen Sie für die genaue Fittingkonfiguration jede Rohr- und Gewindeabmessung.
