Выбирайте контроллер орошения, согласуя его электрический выход, соленоид клапана, полевую проводку и требуемую последовательность работы. Обычный контроллер AC, батарейный для фиксирующих соленоидов DC и двухпроводная декодерная система могут подходить хозяйству. Определяющие факторы — совместимость и расположение блоков, затем производительность, диагностика и доступ обслуживания.
Руководство даёт сравнительную таблицу, пример потерь кабеля и ведомость спецификации для сельскохозяйственных капельных и дождевальных установок. Изделия производителей — примеры архитектур управления, а не утверждение, что каждый ландшафтный контроллер подходит большому хозяйству. Начните со схемы поля в нашем рекомендации проектирования капельного полива, затем составьте электрическую схему по фактически необходимым клапанам.
UF/IFAS объясняет настройки таймера и измеренную интенсивность внесения. Примеры для жилых объектов устанавливают принципы программирования, а не совместимость сельскохозяйственных контроллеров.
| Архитектура | Типовая полевая схема | A Полезное применение | Критическая проверка |
|---|---|---|---|
| Обычный контроллер станций AC | Отдельные проводники станций и общий проводник с совместимыми соленоидами AC | Сгруппированные клапанные блоки с удобными кабельными трассами и подходящим питанием | Выходное напряжение, частота, пусковая/удерживающая нагрузка, допустимая нагрузка общего провода |
| Батарейный контроллер с фиксирующими выходами DC | Совместимые соленоиды с фиксацией, переключаемые управляющими импульсами | Изолированные участки, где сетевое питание неудобно | Точная совместимость катушки, полярность, требования импульса, состояние батареи |
| Двухпроводная декодерная система или система встроенных модулей | Адресуемые полевые устройства на утверждённой двухпроводной линии | Распределённые клапаны, где выбранная система может упростить разводку кабелей | Протокол контроллера/устройства, поддерживаемые катушки, ограничения пути, защита от скачков |
Эти категории пересекаются. «Двухпроводный» описывает схему связи и проводки, но не определяет универсальное напряжение соленоида. Одни системы используют отдельные декодеры, другие — встроенные клапанные модули. Устройство с батарейным питанием также может использовать радиосвязь. Сравнивайте всю цепь от источника питания до водяного клапана, не воспринимая категорию продукта как сертификат совместимости.
Назначьте уникальное имя каждому управляемому блоку. Запишите номера корпуса клапана и соленоида, функцию гидравлического пилота, нормальное рабочее давление и разрешенный метод управления. Добавьте длину кабельного маршрута, доступное питание, соседнее оборудование и необходимость главного клапана либо интерфейса запуска насоса. Сфотографируйте прежние метки до переоборудования; знакомый корпус может содержать замененную катушку с другими электрическими требованиями.
Модуль выбора соленоидов Rivulis включает напряжение, импульсную фиксацию, нормальное состояние и соединения в переменные выбора. Переведите их в номера деталей предложения. Фразы «работает с оросительными клапанами» недостаточно без указания конкретных клапанов, расстояний проводки и одновременных нагрузок.
Связывайте гидравлические и электрические решения. Контроллер может подавать правильный сигнал, а клапан не открываться из-за неверных рабочих условий. И наоборот, правильно подобранный клапан не будет надёжно реагировать на несовместимое питание катушки. Электрическая совместимость не устанавливает пригодность клапана по давлению, расходу или фильтрации.
Станционный контроллер AC может быть простым решением для компактной группы оросительных блоков. Каждый выход определяет станцию, а общий провод замыкает цепь. До расширения установки проверьте общую выходную мощность контроллера и предел каждой станции. Главный клапан или реле пуска насоса добавляет нагрузку при открытии станции.
Напряжение питания и полевой выход — разные спецификации. Например, характеристики Rain Bird ESP-ME3 различают модели входа 120 V и 230 V и их низковольтные выходы AC. Подберите приобретённую региональную модель и частоту к объекту. Батарея, сохраняющая программирование, не обязательно даёт достаточно мощности для управления полевыми клапанами.
Попросите поставщика определить допустимое сочетание пусковых и удерживающих нагрузок соленоидов. Ток запуска катушки AC может отличаться от тока удержания. Рассчитайте общий провод на допустимые одновременные нагрузки, а не на одну удобную станцию. Подключение сети и измерения под напряжением поручайте квалифицированному монтажнику.
Управление с фиксацией изменяет состояние клапана заданным электрическим импульсом. Оно полезно, когда важно ограничить расход батареи, однако контроллер и катушка должны быть согласованы по способу подачи команд открытия и закрытия. Не подключайте катушку с фиксацией к обычному выходу AC лишь потому, что оба изделия описаны как низковольтные.
ESP-BAT-BT от Rain Bird даёт конкретный пример батарейного контроллера: спецификация принадлежностей требует совместимый защёлкивающийся соленоид DC. Это требование относится к названной системе. Оно не доказывает, что любой универсальный защёлкивающийся соленоид заменяет указанную деталь.
Для удаленного блока включите проверку и замену аккумулятора в план эксплуатации. Определите индикацию низкого заряда контроллером, подтверждение команды закрытия монтажником и местное отсечение воды оператором. Обозначьте одобренную катушку и полярность проводки внутри клапанной коробки. Держите запасные батареи и совместимые сервисные детали в доступе ответственного оператора.
В двухпроводной системе адресные полевые устройства используют общий одобренный кабельный путь. Это меняет требования траншей и проводников для далеко расположенных клапанов, но топология все равно требует проекта, одобренного производителем. Получите пределы сечения, длины, ветвей, числа устройств и одновременной работы. Простой рисунок всех полевых соединений полезнее одной общей площади хозяйства.
Таблица совместимости зон управления Rain Bird различает обычные проводные контроллеры, варианты DC с фиксацией, декодеры ESP-LXD и модули LXIVM. Практический вывод — определять и семейство контроллера, и полевой интерфейс. Двухпроводный кабель не делает декодеры разных производителей взаимозаменяемыми.
Включите в передачу реестр адресов устройств: адрес, физический клапан, название участка, ветвь кабеля и результат испытания. Проверьте дублирующиеся адреса до начала полива. Задайте доступные разрешённые водонепроницаемые соединения и защиту от перенапряжений, требуемую инструкцией системы. Спроектируйте точки ремонтной изоляции, чтобы неисправность кабеля можно было найти без потери идентификаторов всех клапанов на трассе.
Для исходной проверки сопротивления падение напряжения равно току, умноженному на сопротивление цепи. Обратный проводник учитывается. Если иллюстративная выделенная цепь имеет прямое сопротивление 4 Ω и обратное 4 Ω, удерживающая нагрузка 0.30 A дает 0.30 × (4 + 4) = 2.4 V падения. В этом упрощённом примере источник с номинальным напряжением 24 V оставил бы примерно 21.6 V без учёта других потерь.
Это предварительный расчет, а не одобренный результат подбора кабеля. Пуск AC, импеданс катушки, соединения, температура, допуск источника и нагрузка общего обратного провода меняют итог. Если несколько катушек имеют общий провод, на общем участке он несет суммарный ток. Используйте таблицы проводки выбранного производителя и подтверждайте работу в наиболее требовательном месте клапана.
Для путей декодеров используйте предписанный метод проектирования системы, а не простой пример как предел расстояния. Запишите фактическую длину трассы с подъемами, сервисными петлями и обходами дорог. Не подменяйте длину установленного кабеля расстоянием прямой линии карты.
Контроллер с множеством адресов станций может предназначаться лишь для ограниченного числа одновременно работающих. Проверьте отдельно три предела: адресуемые станции, допустимую одновременную электрическую нагрузку и воду, доступную активным блокам. Замена контроллера не увеличит гидравлическую производительность насоса.
Рассмотрим условное хозяйство из восьми блоков, планирующее поливать два одновременно. Расписание контроллера должно резервировать нужные выходы станций, согласовать главный клапан и соблюдать интерфейс насоса. Электропроект должен поддерживать допустимые перекрывающиеся нагрузки, а водный проект — суммарную потребность блоков. При добавлении четырех станций повторите все три проверки до их активации.
Клемма запуска насоса обычно дает функцию управления совместимым реле или интерфейсом; это не подключение двигателя насоса. Согласуйте интерфейс с поставщиком насоса и электромонтажником. Определите разрешающие откачку условия, последовательность клапанов и предотвращение работы насоса на непреднамеренно закрытый путь.
Также перечислите каждый необходимый сигнал датчика: замыкание контакта, импульсы счётчика, аналоговый сигнал или цифровой протокол. Клемма дождевого датчика не принимает автоматически почвенный зонд или любой расходомер. Для импульсного счётчика запишите объём импульса и масштабирование контроллера. При пусконаладке продемонстрируйте изменение входа и подтвердите реакцию правильной станции или тревоги.
Представьте хозяйство с шестью сгруппированными клапанами у насосного здания и двумя дальними блоками возле отдельной дороги. Это проектное упражнение, а не исследование установки IRRINEX. Сначала составьте перечень катушек и кабеля. Если они соответствуют утвержденному контроллеру AC и состояние кабеля приемлемо, сохранение этой архитектуры для сгруппированных клапанов может сокращать замену.
Для дальних блоков сравните совместимый локальный батарейный контроллер со спроектированным расширением основной системы. Включите выезды обслуживания батарей, прокладку кабеля, изоляцию, запасные части и ответственного за изменения расписаний. Рассматривайте переход на декодеры только после учёта всех новых полевых интерфейсов и требований к кабелям; считайте работу у каждого сохраняемого клапана, а не только цену нового контроллера.
Ведомость решения должна показывать закупочную стоимость, монтажные работы, регулярное обслуживание и последствия каждого отказа. Задайте всем вариантам одинаковые необходимые функции. Дешевое предложение без интерфейса главного клапана или нужного входа датчика не эквивалентно полному.
Записывайте измеренные результаты, а не подписывайте приёмку из-за зелёного значка клапана в приложении. Наблюдайте клапан и проверяйте полевой расход или давление, где применимо. Отображённая команда, электрическая реакция и требуемый гидравлический результат — три отдельные приёмочные проверки. Используйте контрольный список обслуживания клапанов для определения последующего осмотра после пусконаладки.
Спецификация орошения кампуса Дартмутского колледжа иллюстрирует идентификацию провода и клапана. Это спецификация проекта, а не универсальный стандарт установки на ферме.
Только если производитель клапана одобряет замену, а контроллер обеспечивает требуемый выход с фиксацией. Проверьте конкретные детали и схему управления совместно.
Нет. Он использует заданную двухпроводную линию и совместимые адресные устройства. Прокладка кабеля, соединения, защита и записи устройств сохраняют значение.
Место расширения полезно, но совместимость, пределы одновременной нагрузки, гидравлическая производительность и обслуживаемость определяют возможность использования дополнительных станций.
Для коммерческого предложения сравните Многостанционный контроллер IRRINEX и Контроллер времени полива по вашему заполненному реестру клапанов. Запросите точную электротехническую документацию и схемы подключения для предлагаемой модели. Отправьте реестр, схему блоков, сведения о местном питании и требуемых интерфейсах датчиков через IRRINEX страница контактов чтобы оборудование можно было проверить на соответствие применению.
Продукты, относящиеся к этому руководству по орошению.

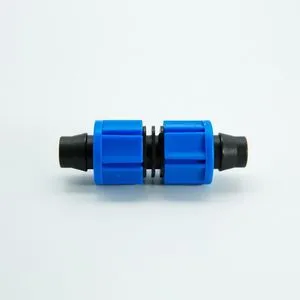

Быстросоединяемая равнопроходная муфта для соединения капельной ленты и трубки PE одинакового диаметра.
