Si vous gérez un système d'irrigation goutte-à-goutte ou par aspersion, vous vous êtes probablement déjà posé cette question : comment injecter de l'engrais dans la conduite sans acheter une pompe coûteuse ? L'injecteur Venturi est la solution sur laquelle la plupart des agriculteurs finissent par s'arrêter, et une fois le principe compris, l'intérêt est évident.
La physique derrière tout cela remonte à environ 200 ans. Le principe repose sur un tube à parois lisses avec un rétrécissement marqué en son centre. À ce point, l'eau accélère et la pression statique chute — suffisamment pour créer un vide réel. Une petite entrée au niveau de cette dépression est reliée à votre réservoir d'engrais. L'engrais est aspiré, pas poussé. Pas de moteur, pas d'alimentation électrique, aucune pièce mobile à l'exception d'une petite bille anti-retour dans l'entrée d'aspiration.
L'eau entre dans l'injecteur et traverse un canal rétréci, gagnant en vitesse et perdant en pression. Cette chute de pression crée un vide au niveau du port d'aspiration. Un différentiel d'environ 25 % entre l'entrée et la sortie suffit à commencer à aspirer l'engrais ; un écart plus important produit une aspiration plus forte. L'aspiration maximale se situe généralement autour de 50 %.
C'est aussi là que naissent la plupart des problèmes d'installation. La pression en sortie doit être inférieure d'au moins 25 à 30 % à la pression d'entrée pour que l'aspiration fonctionne. Brancher l'injecteur directement sur une conduite sous pression ne produit pas automatiquement ce différentiel — il faut le construire délibérément, généralement via un montage en dérivation qui crée une restriction suffisante côté sortie.

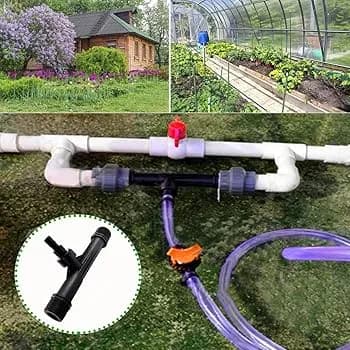

La plupart des installateurs préfèrent la dérivation à l'installation directe en ligne, et la raison est simple : un Venturi est une restriction, et une restriction dans votre conduite principale prive vos émetteurs de pression. Une dérivation achemine un petit flux contrôlé à travers l'injecteur pendant que la majeure partie de votre débit continue sans entrave.
La taille de l'injecteur joue également un rôle. Trop grand, il n'aspirera rien du tout ; trop petit, il étranglera votre système. Le dimensionnement doit se baser sur le débit réel de votre zone d'irrigation — pas sur celui de votre alimentation en eau.
Pas d'électricité. Pas de pompe. Il fonctionne entièrement grâce à la pression existante dans la conduite. Pour les exploitations de petite et moyenne taille, c'est un avantage pratique considérable — tant en termes de coût initial que d'entretien courant.
La contrepartie, c'est la précision. Les pompes doseuses injectent avec une précision contrôlée et maintiennent une pression constante, ce qui compte à l'échelle commerciale. Les systèmes Venturi introduisent une certaine perte de pression et offrent moins de contrôle fin sur le débit d'injection. Si vous gérez des ratios nutritifs précis sur plusieurs types de cultures, une pompe doseuse est plus adaptée. Pour la plupart des fermes, serres et systèmes de jardin, le Venturi est largement suffisant — et suffisant, ici, signifie vraiment efficace.
Montez l'injecteur à l'horizontale ou avec la sortie orientée vers le haut. Utilisez des vannes d'isolement à plein débit d'au moins le même diamètre que les raccords de l'injecteur — des vannes sous-dimensionnées créent une contre-pression qui nuit au différentiel de pression que vous cherchez à maintenir.
Après chaque fertigation, rincez à l'eau claire. Les résidus d'engrais et les dépôts minéraux dans le port d'aspiration sont la cause la plus fréquente d'un injecteur qui cesse de fonctionner. Si le vôtre n'aspire plus après rinçage, vérifiez deux choses en priorité : l'état du joint et la hauteur du réservoir. Un réservoir d'engrais positionné trop bas exige un vide plus important pour remonter la solution dans le tube d'aspiration — le surélever réduit la contrainte sur l'injecteur.
Ce n'est pas un équipement compliqué. C'est un tube façonné qui exploite une différence de pression. C'est précisément cette simplicité qui fait sa valeur — moins de composants, moins de risques de panne.
Il convertit l'énergie de pression hydraulique en hauteur de vitesse cinétique. Lorsque l'eau pénètre dans la buse convergente et accélère à travers la gorge étroite, la conservation de Bernoulli impose que la pression statique chute en dessous de la pression atmosphérique. Ce vide localisé aspire le liquide d'un réservoir de stockage atmosphérique à travers l'orifice d'aspiration dans le flux d'écoulement.
Un différentiel de pression minimum (\(\Delta P\%\)) de 20 % est requis pour démarrer l'aspiration, mais les injecteurs agricoles commerciaux atteignent une efficacité d'aspiration optimale entre 25 % et 35 % de différentiel de pression. Pour une pression d'entrée de 3,0 bar (43,5 psi), la pression de sortie doit être maintenue égale ou inférieure à 2,0 à 2,25 bar (29 à 32,6 psi).
L'installation directe en ligne force le débit d'irrigation total à travers une petite buse de constriction, provoquant une perte de pression inacceptable et un étouffement du débit vers les conduites latérales en aval. Les fermes commerciales installent toujours des injecteurs Venturi sur une boucle de dérivation parallèle couvrant une vanne d'étranglement ou une pompe de surpression.
Lorsque les filtres en aval se bouchent, la contre-pression augmente sur l'orifice de décharge Venturi. Cela élève la pression dans la gorge au-dessus du seuil de vide, ramenant le rapport de pression différentielle en dessous de 18 % et mettant fin à l'aspiration. Un rétrolavage automatisé régulier des filtres à disques IrriNex FLT-DSC-Y en aval maintient le différentiel nécessaire.
Placez toujours le niveau de liquide du réservoir de stockage d'engrais en dessous de l'élévation de l'injecteur Venturi, ou installez une soupape de surpression atmosphérique combinée à un clapet anti-retour interne à ressort sur la conduite d'aspiration pour éviter le siphonnage gravitationnel lorsque la pression de la conduite du système chute à zéro.
Les taux d'aspiration du Venturi diminuent considérablement lorsque la viscosité du liquide dépasse 1,2 à 1,5 centipoises (cP) ou que la densité spécifique dépasse 1,25. Lors de l'injection d'engrais en suspension dense ou d'extraits d'acide humique, pré-diluez la solution mère avec de l'eau douce dans un rapport d'au moins 2:1 pour garantir que la vitesse du fluide à travers l'orifice d'aspiration reste turbulente et sans entrave.
